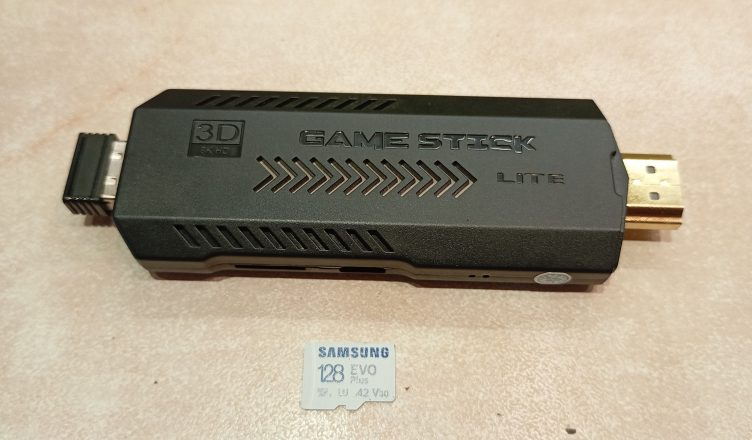

Решил тряхнуть стариной и купил себе к телевизору 4K игровую приставку Game Stick 128GB 4K. Да вот не задача — греется процессор и особенно в 3D играх типа GTA-3 аж до 85С. Цена Game Stick: 3000 рублей, всё покупал на OZON. Почему бы не «прокачать» игровую приставку и заняться её охлаждением — за эти деньги совсем не страшно. Бюджет: 2000 рублей на всё про всё!
Первым делом я купил «быструю» SD-CARD Samsung Evo 128GB (class 3) и склонировал туда полностью карту, с той карты что стояла в приставке. Программу использовал: Balena Etcher — напрямую, прямо «с карты на карту». При всех моих попытках интегрировать образ Image USB Tools ничего не вышло (*.img), хотя и папки и т.п. всё показывало при залитой прошивке. Незабываем и про мощный блок питания на хотя бы 2,5А 5В USB. Ну да ладно идём дальше по цепочке.
Далее, на том же OZON я заказал радиатор охлаждения для компьютерной памяти M2. Радиатор идеально подходит для интеграции. В комплекте имеется липнущая термопрокладка, пару винтов, спиртовые салфетки и две резинки (для поддержки трусов). На термо-прокладке держится и так прекрасно, но пускай будут и резинки. В общем начинаем мастерить своими руками DIY. Надо так надо! Даже если что-то пойдёт «не так» то в любом случае можно будет «откатится назад» на минус стоимости новой игровой приставки!
Остаётся разобрать сам корпус Game Stick состоящий из двух пластмассовых половинок. Начинаем с места где разъём USB и потихоньку ногтями идём по периметру. Вуа ля! Распополамили. Внутри спаяно всё качественно! Что порадовало, на борту память от Samsung по 2 x 4GB (K4B4G1646B-HYK0 по datasheets) каждая и 4-ядерный процессор Amtel S905U — их то нам и понадобится охлаждать новым радиатором от памяти M2. Удаляем старый радиатор пластину сделанный из консервной банки под замену нового.
Примеряем радиатор и за одно нагреваем на плите лезвие ножа. По примерным разметкам (на глазок) раскалённым ножиком выплавляем прямоугольник под радиатор охлаждения. Счищаем облой от расплава. У меня получилось корявенько, да и я сам особо не заморачивался, возможно кто-то из вас сделает это фрезой или на лазерном станке более эстетично. Точность мне в корпусе не нужна — главное радиатор прилепить на горячие камни (процессор и память).
Другие детали на плате, которые, на мой взгляд не подлежат пассивному охлаждению (что бы не касался радиатор) — я по-верх на них наклеял чёрную изоленту (синей изоленты не было), а значит это почти уже успех апгрейда. Далее протёр спиртовыми салфетками радиатор, память и проц. Дал подсохнуть. От радиатора пришлось выломать «две пластинки шоколадки», так как он упирался или в HDMI и в USB разъёмы. Лепим радик. Собираем корпус обратно, включаем, загружаем 3D игру и тестируем нагрев. Температура упала до 67С и охлаждение Game Stick выполнено успешно, да и не тупят 3D игры. Всё работает!
UPGRADE: Для тех, кому мало этого радиатора — есть радикальное решение с охлаждением. Ставится через алюминиевую проставку с термопастой ПФ-8 толщиной 3,8 мм. Далее стягиваем в области памяти и процессора этот «бутерброд» стяжками. См. картинку ниже. Температура упала до 40С!
